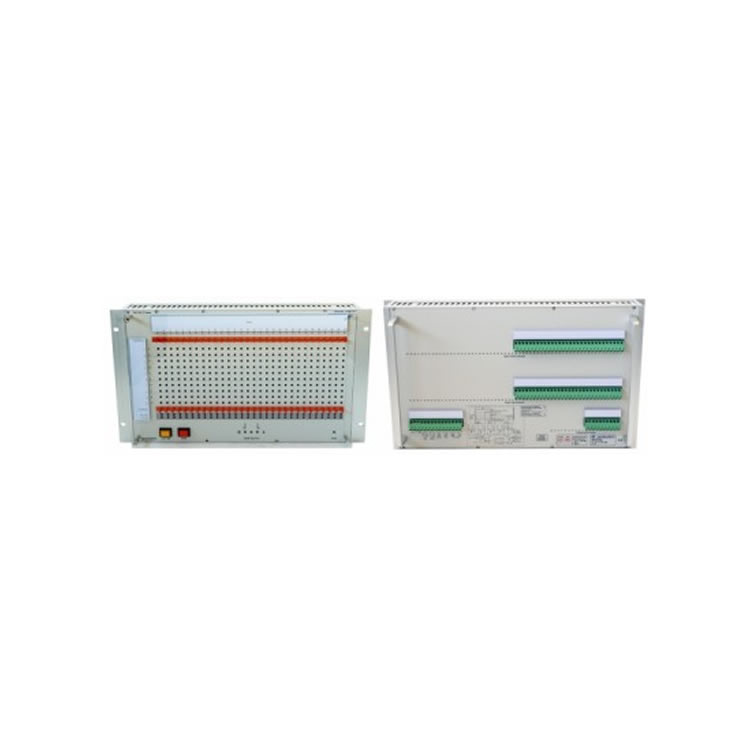

Ghielmetti GKV 10x30 621 AM EEaLDP 250VDC 跳闸矩阵和发电机保护系统

674.115.420.35

GKV 10x30 621 AM EEaLDP 250VDC

用于发电机保护系统的跳闸矩阵

30条输入线路（垂直方向）

30个输入断点“E”

30个连接插头GSS - 621/15 rt，红色，674.310.180.02

在输入断点“E”之后有30个输入信号引出点“Ea”

30个用于输入信号引出点断点的连接插头GSS - 621/15 rt，红色

10条输出线路（水平方向）

采用带二极管插头的单极互连方式

集成二极管插头测试单元“D”

插针备用区

通过红色LED指示灯进行输入和输出信号指示

通过固态存储器“L”存储LED指示状态

具备用于存储跳闸信号的组存储功能

LED复位按钮

LED测试按钮

电源：250伏直流电，±20%

电源监控

19英寸，6U机架，前面板为灰色A281

背部螺丝安装连接器，最大适配4平方毫米的电线

丙烯酸前面板，向右开启“P”

这款GKV 10x30 621 AM EEaLDP 250VDC跳闸矩阵（部件编号674.115.420.35）是一款专为发电机保护系统定制的高性能设备。它拥有30条垂直输入线路，配备30个输入断点“E”，在输入断点之后有30个输入信号引出点“Ea”，还有30个红色的连接插头（GSS - 621/15 rt）用于输入和输入信号引出点断点。10条水平输出线路通过带二极管插头的单极连接方式实现互连。集成的二极管插头测试单元“D”确保设备可靠运行。该设备采用红色LED指示灯进行输入和输出信号指示，并使用固态存储器“L”存储LED状态，实现清晰且持久的信号监测。组存储功能可存储跳闸信号，LED复位和测试按钮便于操作控制。它采用250伏直流电电源（±20%）供电，并具备电源监控功能，确保性能稳定。该跳闸矩阵安装在19英寸、6U的机架中，前面板为灰色A281，背部螺丝安装连接器，丙烯酸前面板向右开启“P”，是发电机保护应用中一款坚固可靠的解决方案。
