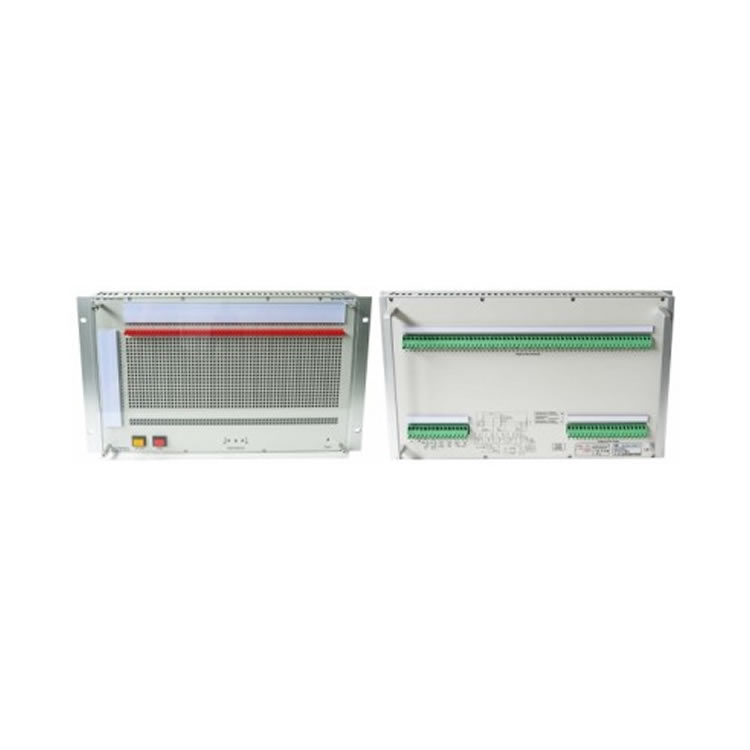

Ghielmetti GKV 20x60 621 AM EALDP 跳闸矩阵和发电机保护系统

674.115.420.15
GKV 20×60 621 AM EALDP
用于发电机保护系统的跳闸矩阵
60条输入线路（垂直方向）
60个输入断点“E”
60个连接插头GSS - 621/15 rt，红色，674.310.180.02
20条输出线路（水平方向）
20个输出断点“A”
20个连接插头GSS - 621/15 rt（红色）
采用带二极管插头的单极互连方式
集成用于二极管插头的测试单元“D”
插针备用区
通过红色LED指示灯进行输入和输出信号指示“L”
利用固态存储器存储LED指示信息
具备用于存储跳闸信号的分组存储器
带远程访问功能的LED复位按钮
带远程访问功能的LED测试按钮
电源：250V直流电，正负偏差20%
电源监测功能
19英寸、6U机架，前面板为灰色A281
背部螺丝安装连接器，最大适配4平方毫米导线
丙烯酸前面板，向右开启“P”
